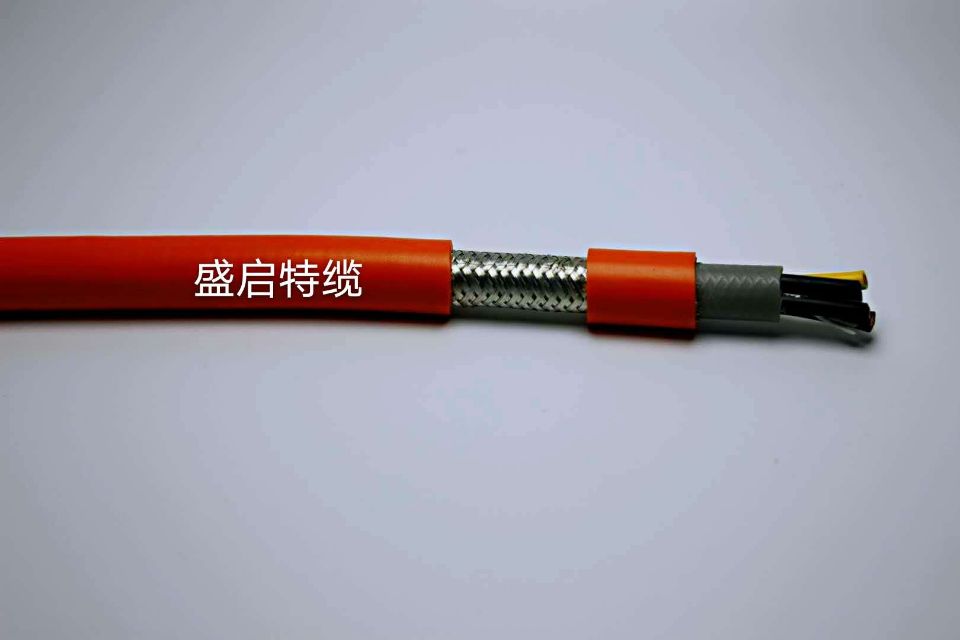

CHAIN-DCP-SSQH150   柔性拖链屏蔽电缆

产品构造

l  导体：多股精绞无氧铜丝，符合 VDE0295 CLASS 5 标准

l  绝缘材质：特殊复合绝缘材料

l  线芯区分：黑色芯线白色数码编号或彩色芯线

l  成缆：最优节距绞合成缆或分组短节距精细绞合

l  加强件：中心及边间隙填充抗拉原件

l  内护套：（若有）复合材质内护

l  屏蔽层：镀锡铜丝编织

l  护套材料： 耐磨、耐油PVC/聚氨酯（PUR）护套

l  电缆颜色：黑色、灰色、橙色、绿色

技术说明

l  额定电压Uo/U：300/300V（0.10~0.4mm²）

                                           300/500V（0.50~16mm²）

l  测试电压： 1500V/5min（0.10~0.4mm²）

                                   2000V/5min（0.50~16mm²）

l  最小弯曲半径：移动安装: 6×D(电缆外径)

              固定敷设: 4×D(电缆外径)

l  使用温度：移动安装:-20℃+70℃

固定敷设:-30℃+70℃

l  最大拉力:15 N /mm²

l  阻燃性：符合IEC60332-1

l  耐油性：符合VDE0281第13部分

特性要求

◆柔性, 耐弯曲性

◆特抗拉,抗撕裂,性能稳定

◆优良的耐油性,耐磨性,耐寒性

符合认证：  CE   RoHS

应用范围

广泛应用于智能制造行业作控制连接线和信号传输,在有弯曲要求的控制单元中，专为在持续弯曲、自由移动和强制运动的拖链系统中,同时能保持电缆柔软移动的场合的要求。镀锡铜丝编织屏蔽保证数据和脉冲传输的可靠并且保护其不受电磁干扰。
